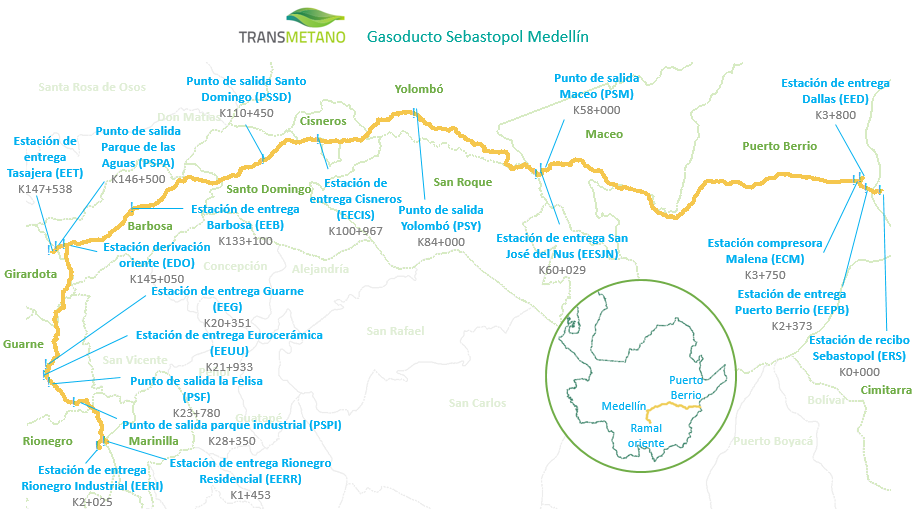

Mapa del gasoducto
Especificaciones técnicas de la línea troncal de transporte:
- Longitud de línea: 147 538 m
- Presión de diseño: 1380 psi
- Presión máxima de operación: 1200 psi
- Capacidad de transporte: 72,5 Mpcd
- Diámetro: K0 a K5, 14"; K5 a fin, 12"
- Tubería: API-5L X60 ERW
- Espesor Tubería: 0,219" a 0,500"
- Revestimiento: FBE 16 mils
- Normas: ANSI/ASME B31.8; API: 1104, 1102, 6D, 5L y 5L1; CAN/CSA Z245.20
- Ancho de la servidumbre del derecho de vía: 15m
